自動檔案柜鍵盤原理

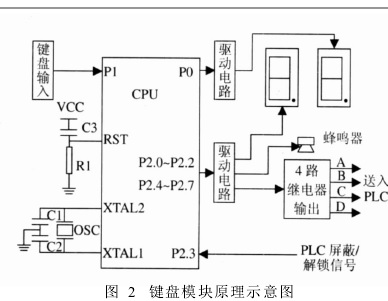

         自動檔案柜鍵盤原理:鍵盤是用戶用來輸入需要打開的柜斗號,為了保證鍵盤輸入的穩定性和可靠性,將其設計為一個模塊。在這個模塊中ＣＰＵ采用ＡＴ89Ｃ51,其Ｐ1口接鍵盤輸入;Ｐ0口與顯示低位數字的數碼管相連,中間接有74ＬＳ244驅動電路;Ｐ2口除Ｐ2.3管腳用于接收ＰＬＣ的輸入信號外,其他管腳與74ＬＳ244相連后,兩路與顯示柜斗號高位數字的數碼管相連,一路與蜂鳴器相連,用于按鍵短音和報警長音提示,另外,輸出4路開關量信號,ＰＬＣ根據這4路信號可判斷使用者選擇的柜斗號。原理示意圖如圖2所示。
